Шина TBUS представляет собой 5-ти проводную шину, составляемую из произвольного количества единичных Т-образных шинных соединителей TBUS, крепящихся к DIN-рейке с помощью защелок.
Шина TBUS предназначена:
- для обеспечения питания установленных на ней устройств,
- для организации интерфейса обмена по RS-485.
Для подключения к шине TBUS монтажных проводов используются штекерные и розеточные разъемы шинного соединителя.
На рисунке 3 приведен внешний вид шины TBUS в сборе.
Рисунок 3 - Сборка шины TBUS

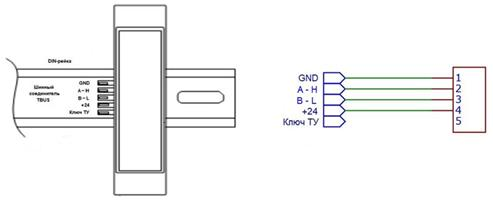

Рисунок 4 - Раскладка питающих и сигнальных цепей на шинеTBUS
Соответствие интерфейсных сигналов в случае шины RS-485:
