Изделие представляет собой одноплатный модуль в пластиковом корпусе, не поддерживающем горение. Конструкция предусматривает установку на DIN-рейку. Вентиляционные отверстия расположены в верхней и нижней частях корпуса.
Степень защиты корпуса от попадания пыли и влаги — не ниже IP20 по ГОСТ 14254-2015.
Габаритные размеры (длина × ширина × высота) — не более 114 × 23 × 108 мм.
Масса модуля — не более 130 г.
Внешний вид и габаритный чертеж приведены в приложении 1.

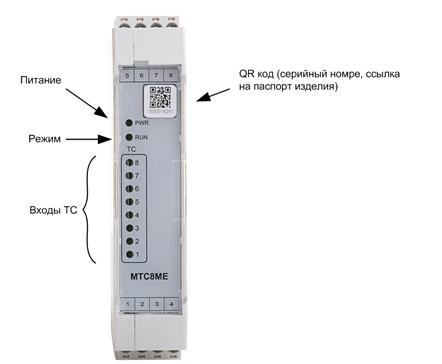

Рисунок 1 — Вид со стороны лицевой панели
На лицевой стороне расположены:
индикаторы для отображения режима работы и состояния выходов ТС;
QR-код с заводским номером изделия.
Назначение светодиодных индикаторов приведено в приложении 2.
Клеммы для подключения сигналов ТС расположены на верхней и нижней сторонах модуля.

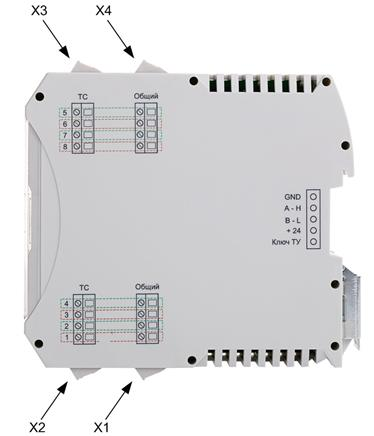

На рисунке 2 показаны:
Х1, Х4 — разъемы для подключения общих проводов;
Х2, Х3 — разъемы для подключения сигнальных проводов.
Рисунок 2 — Вид сбоку, нумерация разъемов
На тыльной стороне корпуса находится разъем для подключения к шине TBUS.
