Конфигурирование блока питания осуществляется посредством web-интерфейса.
Для настройки блок питания должен быть подключен к контроллеру «Синком-Д» или иному шлюзу TCP/IP—RS-485. Доступ к интерфейсу осуществляется через любой современный web-браузер. В адресной строке необходимо ввести адрес следующего типа: http://192.168.1.21:2407, где:
192.168.1.21 — IP-адрес преобразователя;
2407 — TCP-порт преобразователя.
При наличии в сегменте RS-485 нескольких устройств адрес дополняется идентификатором и имеет вид: http://192.168.1.21:2407/A17027, где:
192.168.1.21 — IP-адрес преобразователя;
2407 — TCP-порт преобразователя;
A17027 — серийный номер блока питания (индекс «A» и последние цифры заводского номера).

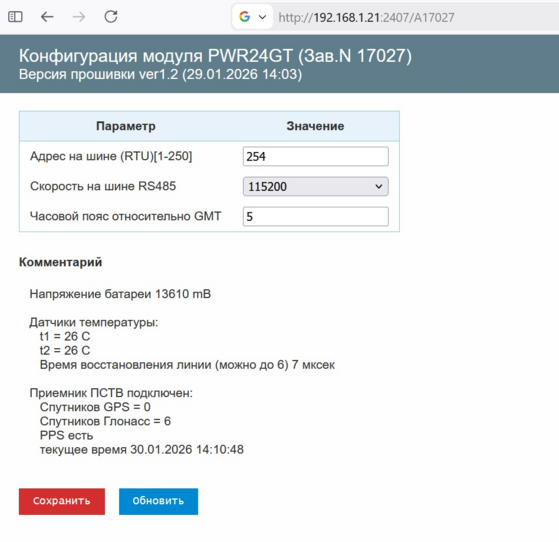

Рисунок П2.1 - Конфигурирование БП24МЕ через web-интерфейс
В раздел «Параметры» вводятся следующие данные:
«Адрес на шине (RTU) [1-250]» — для блока питания адрес по умолчанию 254;
«Скорость на шине RS485» — рекомендуемое значение 115200;
«Часовой пояс относительно GMT» — значение часового пояса для коррекции времени.
В разделе «Комментарий» отображаются следующие данные:
Напряжение батареи — значение доступно при подключении аккумуляторной батареи;
Датчики температуры — значения t1 и t2 доступны при подключении датчиков типа DS18B20;
Приемник ПСТВ подключен — значения доступны при подключении приемника GLONASS «ПСТВ-3»;
Спутников GPS — количество найденных спутников GPS;
Спутников ГЛОНАСС — количество найденных спутников ГЛОНАСС;
PPS — секундная синхронизация (значения: «есть» или «нет»);
Текущее время — значение времени, полученное при синхронизации со спутниками.
