Шина TBUS представляет собой 5-проводную магистраль, формируемую из Т-образных шинных соединителей, фиксируемых на DIN-рейке.
Шина TBUS предназначена:
-
для подачи напряжения питания на установленные устройства;
-
для организации интерфейса передачи данных RS-485.
Подключение монтажных проводов к шине осуществляется с помощью штекерных и розеточных частей шинного соединителя.

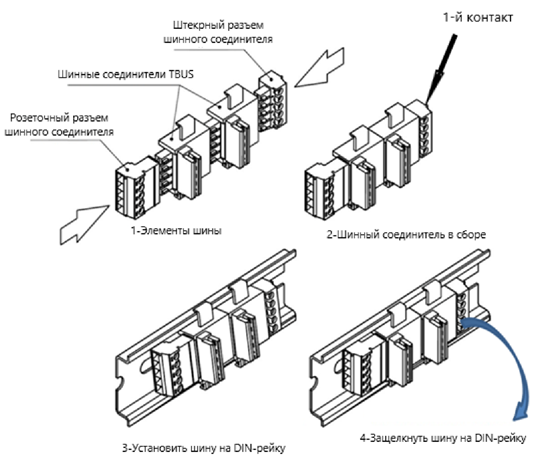

Внешний вид шины в сборе показан на рисунке 4.
Рисунок 4 — Сборка шины TBUS
Раскладка питающих и сигнальных цепей на шине приведена на рисунке 5.
Рисунок 5 — Раскладка питающих и сигнальных цепей на шине TBUS
Соответствие интерфейсных сигналов для шины RS-485:
